تصميم كهرباء المباني هو تحويل احتياجات المنشأة إلى أحمال ودوائر ولوحات ومسارات وحماية قابلة للتنفيذ والمراجعة، وليس توزيع مقابس وإنارة فقط. ويُعد فريق بي جروب للمقاولات مخططات تراعي الاستخدام والتنسيق والسلامة في السعودية.
عناصر تصميم كهرباء المباني التي تحسم السلامة وتكلفة التنفيذ
يشمل تصميم كهرباء المباني دراسة الأحمال، ومصدر التغذية، واللوحات، والدوائر، والإنارة، والتأريض، والحماية، والطاقة الاحتياطية، والتيار الخفيف عند دخوله في النطاق. والنتيجة المطلوبة حزمة مترابطة يمكن تسعيرها وتنفيذها وفحصها دون اجتهادات ميدانية كبيرة.
تبدأ الحزمة بمخططات توزيع القوى والإنارة، ثم مخطط أحادي الخط يوضح علاقة المصدر باللوحات والقواطع. وتُضاف جداول الأحمال واللوحات، ومقاطع الكابلات، ومسارات التمديدات، والمواصفات، وجداول الكميات بحسب مستوى التطوير المتفق عليه.
تساعد بي جروب للمقاولات المالك على تحديد مستوى التفاصيل المطلوب قبل التسعير، لأن مخطط الترخيص يختلف عن مخطط المناقصة أو المخطط التنفيذي. هذا الفصل يقلل البنود المبهمة والتغييرات بعد بدء الأعمال.
إذا كان مشروعك في مرحلة الفكرة أو التصميم المعماري، شارك نوع المبنى ومساحته والأجهزة الخاصة مع بي جروب للمقاولات لتحديد مدخلات الدراسة ومخرجاتها قبل اعتماد نطاق التصميم.
بيانات المشروع التي تمنع أخطاء الأحمال والتوزيع
تبدأ جودة المخطط من معلومات استخدام دقيقة؛ فالمساحة وحدها لا تكفي لحساب الطلب الكهربائي. يحتاج المصمم إلى نوع كل فراغ، وعدد المستخدمين، وساعات التشغيل، والأجهزة، والتكييف، والمصاعد، والمضخات، وأي توسع مستقبلي متوقع.
ينبغي تثبيت مخطط معماري بإحداثيات ومناسيب واضحة، ومواقع غرف الخدمات، ومتطلبات الأنظمة الميكانيكية. كما يلزم تحديد نقطة التغذية المتاحة وبيانات الجهد وعدد الأطوار، بدل افتراض مصدر قد لا يناسب الموقع أو قدرة المشروع.
في الفلل، يجب حصر أحمال المطابخ، والسخانات، والمسابح، والمصاعد المنزلية، وشواحن المركبات، والمجالس الخارجية.
أما المباني التجارية فتحتاج بيانات المستأجرين، وساعات العمل، وأحمال الطوارئ، ومتطلبات استمرارية التشغيل، لأن تصميم كهرباء المباني يتغير بتغير نمط الإشغال.
حساب الأحمال وتوزيع اللوحات دون مبالغة أو نقص
حساب الأحمال هو الأساس العددي في تصميم كهرباء المباني؛ إذ يحدد السعة المطلوبة والقواطع والكابلات واللوحات، مع تطبيق عوامل الطلب والتنوع المناسبة لطبيعة المنشأة.
جمع القدرات الاسمية بلا تحليل قد ينتج نظامًا مبالغًا فيه أو غير كافٍ.
يُوزع الحمل على دوائر منفصلة وفق الوظيفة والخطورة وسهولة العزل والصيانة. وتُوازن الأحمال بين الأطوار قدر الإمكان، ثم تُراجع سعة المغذيات وهبوط الجهد وظروف التركيب ودرجات الحرارة والتجميع ومسافة المسار.
توضح جداول اللوحات اسم كل دائرة وحملها وقاطعها وكابلها والطور الذي تتصل به. ويعرض المخطط الأحادي الخط القواطع الرئيسية والفرعية، والعدادات، ومفاتيح التحويل، ومصادر الطوارئ، ونقاط الربط بالأرضي.
المراجعة الجيدة لا تنتهي عند السعة؛ بل تتحقق من الانتقائية بين وسائل الحماية. بهذه الخطوة يجعل تصميم كهرباء المباني فصل العطل أقرب إلى مصدره دون قطع غير ضروري عن أجزاء واسعة.
مخطط كهرباء فيلا يواكب الاستخدام الحالي والتوسع المستقبلي
مخطط كهرباء فيلا ناجح يربط نمط المعيشة بتوزيع الدوائر، بدل تكرار نموذج ثابت في كل مشروع. توضع المقابس والمفاتيح وفق الأثاث والأجهزة ومسارات الحركة، وتُفصل الأحمال الكبيرة وتُترك سعات مدروسة للتجهيزات المستقبلية.
يحتاج تصميم كهرباء المباني السكنية إلى تنسيق مبكر مع المطابخ والتكييف والأسقف والإضاءة الداخلية. تغيير موضع وحدة تكييف أو جزيرة مطبخ بعد اعتماد المخطط قد يغيّر المسار والحمل ونقطة العزل، لا مجرد مكان المقبس.
من المفيد تخصيص دوائر للخدمات الخارجية والمسبح والبوابات وأنظمة الري، مع حماية تناسب التعرض للرطوبة والغبار. كما ينبغي التفكير في شاحن المركبة والطاقة الشمسية والمنزل الذكي بوصفها خيارات بنية تحتية حتى لو تأخر تركيب المعدات.
| القرار | ما يجب إظهاره في المخطط | أثر إهماله |
|---|---|---|
| الأجهزة الثابتة | الموقع والقدرة ودائرة مستقلة عند الحاجة | تحميل زائد أو تمديدات ظاهرة |
| الإنارة | نوع المشهد والتحكم والتقسيم | تشغيل غير مريح واستهلاك أعلى |
| الخدمات الخارجية | المسارات والعزل ودرجة الحماية | أعطال متكررة ومخاطر رطوبة |
| التوسع المستقبلي | سعة احتياطية ومسارات قابلة للتمديد | تكسير وتعديلات مكلفة |
كيف تحقق المخططات الكهربائية السلامة والكفاءة داخل المبنى؟
تتحقق السلامة والكفاءة عندما يجمع المخطط بين الحماية والتأريض والإنارة والتنسيق، بدل معالجة كل نظام بمعزل عن بقية عناصر المبنى.

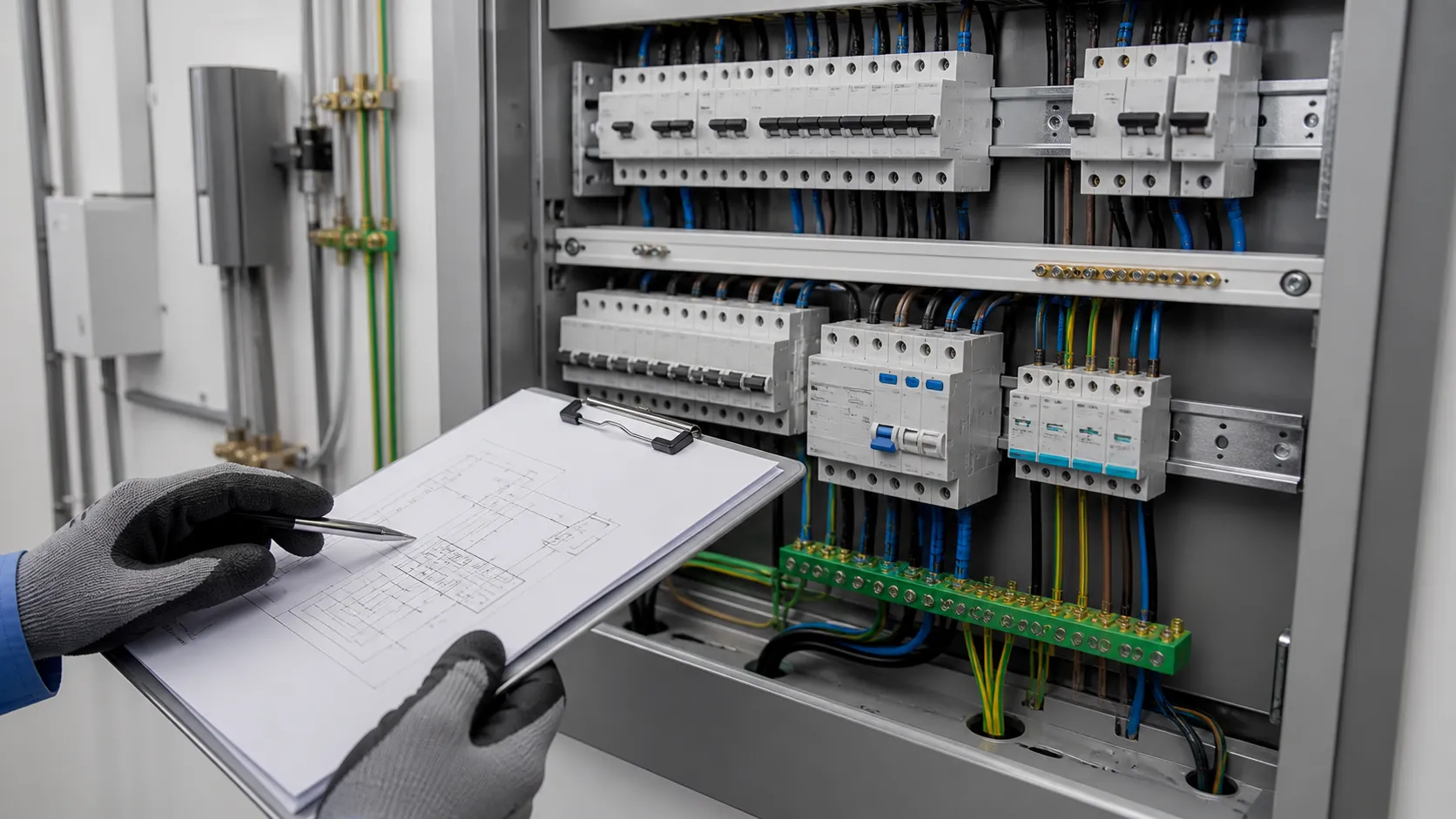

تصميم المخططات الكهربائية للمباني وأنظمة الحماية
تصميم المخططات الكهربائية للمباني يربط الحماية بطبيعة العطل المحتمل، بما يشمل زيادة التيار، والقصر، والتسرب الأرضي، وارتفاعات الجهد، والصواعق عندما تتطلبها دراسة المشروع. لا توجد وسيلة حماية واحدة تناسب كل دائرة وكل استخدام.
يحدد المصمم نظام التأريض، وموصلات الحماية، وربط الأجزاء المعدنية، ومواقع قضبان الأرضي. وتُراجع علاقة التأريض بوسائل الفصل، لأن وجود رمز أرضي على الرسم لا يثبت أن زمن الفصل أو مسار تيار العطل مناسب.
يجب كذلك اختيار درجات الحماية للمعدات حسب الموقع، خصوصًا في الأسطح والمناطق الرطبة والخارجية. وتحتاج مخارج الحمامات والمطابخ والمسابح إلى مراجعة المناطق الآمنة ومسافات الفصل ونوع الحماية وفق المتطلبات المطبقة.
في السعودية، يلزم أن يُراجع تصميم كهرباء المباني وفق المتطلبات الرسمية المنطبقة على نوع المنشأة ونطاقها، ومنها الكود الكهربائي السعودي ومتطلبات مقدم الخدمة.
يوفر الدليل الكهربائي للمكاتب الهندسية مرجعًا رسميًا لمتطلبات المخططات وكفاءة الطاقة.
إنارة موفرة للطاقة دون إضعاف الراحة البصرية
يبدأ تصميم الإنارة من وظيفة الفراغ ومستوى الإضاءة وتجانسها والتحكم فيها، ثم اختيار الوحدات وتوزيعها. الاكتفاء بعدد وحدات تقريبي قد يخلق مناطق مظلمة أو وهجًا أو استهلاكًا لا يضيف قيمة للمستخدم.
يتكامل تصميم كهرباء المباني مع الإضاءة الطبيعية، وحساسات الحركة، والتعتيم، وجداول التشغيل عندما تكون مناسبة. كما تُفصل دوائر الإنارة وظيفيًا لتشغيل الجزء المطلوب فقط، بدل إضاءة مساحة كاملة لمهمة محدودة.
ينبغي توثيق نوع الوحدة وقدرتها ودرجة حرارة اللون وطريقة التحكم، مع تجنب ربط التصميم بمنتج غير متاح دون بدائل فنية. وفي المشاريع الأكبر، تساعد محاكاة الإضاءة على اختبار الأداء قبل التوريد.
للحصول على تصور أدق للأحمال والإنارة والحماية، يمكن لفريق بي جروب للمقاولات مراجعة المخطط المعماري وقائمة المعدات وتحديد البيانات الناقصة قبل بدء الرسومات التفصيلية.
تنسيق الكهرباء مع العمارة والإنشاء والميكانيكا
التنسيق يمنع التعارض بين المسارات والفتحات والمعدات قبل وصولها إلى الموقع. يجب أن يتبادل فريق تصميم كهرباء المباني البيانات مع المعماري والإنشائي والميكانيكي، لا أن يعمل على نسخة منفصلة ثم يحاول تعديلها بعد اكتمال التخصصات.
تُراجع أماكن اللوحات وغرف الكهرباء ومسارات الكابلات مقابل الأبواب والأثاث والعناصر الإنشائية ومجاري الهواء والأنابيب. كما تُثبت تغذية المضخات والمراوح ووحدات التكييف من جداول ميكانيكية معتمدة.
ينتج عن التنسيق سجل تعارضات وقرارات، لا مجرد رسم مدمج. لكل ملاحظة مسؤول وتاريخ إغلاق وأثر على المخططات والكميات، حتى لا يعود التعارض في إصدار لاحق.
المخطط الكهربائي القابل للتنفيذ: من الفكرة إلى الاعتماد
يصبح التصميم قابلًا للتنفيذ عبر مراحل موثقة تبدأ بالبيانات والحسابات، ثم تنتهي بالتنسيق والتدقيق وإصدار نسخة معتمدة لغرض واضح.
مراحل إعداد المخططات وإدارة الإصدارات
تمر العملية المنضبطة بمراحل واضحة، وتنتقل كل مرحلة بعد مراجعة مدخلاتها ومخرجاتها. هذا التسلسل يجعل تصميم كهرباء المباني قابلًا للتتبع ويمنع تثبيت تفاصيل على أساس معماري أو ميكانيكي لم يُعتمد.
- جمع البيانات: تحديد الاستخدام والأحمال الخاصة ومصدر التغذية والمتطلبات الرسمية.
- التصميم المبدئي: توزيع غرف الكهرباء واللوحات ومسارات المغذيات وفكرة الطوارئ.
- الحسابات: إعداد الأحمال، والطلب، والكابلات، والقواطع، وهبوط الجهد والحماية.
- الرسومات التفصيلية: القوى والإنارة واللوحات والمخطط الأحادي والتأريض والأنظمة المساندة.
- التنسيق: مراجعة النماذج أو الرسومات مع العمارة والإنشاء والميكانيكا.
- التدقيق والإصدار: إغلاق الملاحظات، وتوحيد الرموز والمراجع، وإصدار نسخة معتمدة للغرض المحدد.
بعد الإصدار، يجب ضبط أي تعديل برقم مراجعة ووصف واضح. التنفيذ من ملفات متداولة بلا سجل إصدارات قد يؤدي إلى استخدام نسخة قديمة، حتى لو كان المحتوى الفني الأصلي صحيحًا.
قائمة مراجعة تصميم كهرباء المباني قبل الطرح أو التنفيذ
تُراجع جودة تصميم كهرباء المباني بمقارنة الحسابات والرسومات والجداول والمواصفات، والتأكد من أن كل حمل ظاهر له دائرة وحماية ومسار.
أي اختلاف بين هذه الوثائق يتحول غالبًا إلى استفسار أو تغيير أو تسعير احتياطي.
استخدم قائمة تحقق مختصرة قبل الطرح أو التنفيذ:
- هل تتطابق أسماء اللوحات والدوائر بين المخططات والجداول والمخطط الأحادي؟
- هل جرى توثيق مصدر كل حمل خاص وقدرته وطريقة تشغيله؟
- هل روجعت مسارات الكابلات والفتحات وغرف الكهرباء مع التخصصات الأخرى؟
- هل تظهر وسائل العزل والطوارئ والتأريض والحماية بوضوح؟
- هل تتوافق الكميات والمواصفات مع الرسومات وآخر إصدار؟
- هل توجد افتراضات معلقة قد تغير السعة أو نطاق المقاول؟
بعد القائمة، يُفضّل عقد مراجعة تصميم تجمع المالك والمصمم وباقي التخصصات، لأن بعض القرارات تشغيلية وليست حسابية فقط. مثال ذلك تحديد الأحمال التي يجب استمرارها عند انقطاع المصدر، ومستوى التحكم المقبول، وخطة التوسع.
أخطاء تصميمية تتحول إلى تكلفة إضافية في الموقع
أكثر الأخطاء كلفة هي بدء التنفيذ قبل تثبيت الأحمال والتنسيق، أو ترك اختيار المسارات واللوحات للموقع. عندها تتحول الفتحات والتقاطعات والسعات إلى قرارات متأخرة يصعب تحسينها دون هدم أو تغيير مواد.
من الأخطاء أيضًا نسخ مخطط سابق، وإهمال هبوط الجهد، وعدم الفصل بين الأحمال الحساسة والعادية، وتوزيع المقابس قبل الأثاث، وغياب دوائر الاحتياط. كما يسبب عدم وضوح حدود التيار الخفيف والطوارئ فجوات تعاقدية.
لا يعني الاحتياط زيادة كل شيء؛ فالاحتياط يجب أن يكون مبررًا وموزعًا حيث يُتوقع النمو. المبالغة غير المدروسة ترفع تكلفة القواطع والكابلات واللوحات، بينما النقص يقيّد التشغيل ويزيد التعديل لاحقًا.
خدمة تصميم المخططات الكهربائية لدى بي جروب للمقاولات
يبدأ نطاق بي جروب للمقاولات بفهم المشروع وتحليل الأحمال وتوزيع النقاط ومتطلبات التشغيل، ثم إعداد مخططات الأحمال واللوحات والإنارة والطاقة الاحتياطية والتأريض والحماية والتمديدات، وفق ما تثبته صفحة الخدمة الحالية.
يمكن أن تشمل الحزمة جداول الكميات والمواصفات والاستشارات الميدانية عندما ينص العرض على ذلك.
ويجب أن يحدد الاتفاق غرض الإصدار، وعدد جولات المراجعة، ومدخلات العميل، وما إذا كان الإشراف أو التحديث بعد تغييرات الموقع مشمولًا.
تمنح هذه الحدود المالك عروضًا قابلة للمقارنة، وتمنع الخلط بين تصميم كهرباء المباني والاستشارات أثناء التنفيذ أو أعمال المقاولات. لكل نشاط مخرجات ومسؤوليات واعتمادات ينبغي تسميتها قبل البدء.
إذا كنت تريد تحويل متطلبات مشروعك إلى نطاق تصميم واضح ومخرجات قابلة للتنفيذ، أرسل المخطط المعماري وقائمة الأجهزة ومرحلة المشروع إلى بي جروب للمقاولات لبدء المراجعة الفنية.
